水泥窑过渡带为什么能用镁铝尖晶石砖
- 时间：2023.09.01
一、水泥窑过渡带工况环境
过渡带环境温度较高，入窑后的物料进行充分加热，但未能达到烧成状态，受烧成带影响，过渡带处于热工不稳定状态。由于过渡带温度波动大，熟料内部液相量少、液相粘度不够，造成窑皮时长时消，粘挂不牢，使衬砖长期裸露在高温环境之中，直接经受高温熟料的冲击和磨损，与水泥熟料中熔体、硅酸盐低熔物、窑气中K2O、SO2、KCl等组分对高温裸露衬砖的渗透、化学侵蚀，在温度梯度和侵蚀层浓度梯度的作用下，衬砖变质层出现致密化，发生结构层变化，当窑内温度场发生变化时，在热应力和机械应力作用下，变质结构层极易发生开裂、脱落。衬砖寿命是新型干法窑的薄弱环节。
根据水泥窑过渡带的工况环境，水泥回转窑过渡带对耐火材料，不仅要有较高的强度以抵御机械应力，较强的抗热震稳定性以防止热疲劳损害，还要有良好的高温性能和抗侵蚀性。而镁铝尖晶石砖适合水泥窑过渡带使用。
真金耐火生产的镁铝尖晶石砖，以其组织结构致密、抗侵蚀能力强、抗热震稳定性高、荷载软化温度高等优点，深受广大用户的青睐。访问 镁铝尖晶石砖
二、镁铝尖晶石砖特点
镁铝尖晶石砖是以方镁石及尖晶石为主要矿物的高档碱性耐火材料，经高压成型、高温烧结而成，同时添加改善制品内部结构的特定矿化剂的制品，还可根据使用工况和具体理化指标定制。
镁铝尖晶石砖的特点是常温耐压强度高、高温结构强度高、热震稳定性好、抗侵蚀能力强、耐磨性好、抗剥落性能强。
三、真金生产的镁铝尖晶石砖在过渡带的应用
ZJMA-6适用于石灰窑及2500-5000t/d水泥回转窑过渡带
ZJMA-7适用于5000-7500t/d水泥回转窑过渡带
ZJMA-8适用于7500t/d以上水泥回转窑过渡带

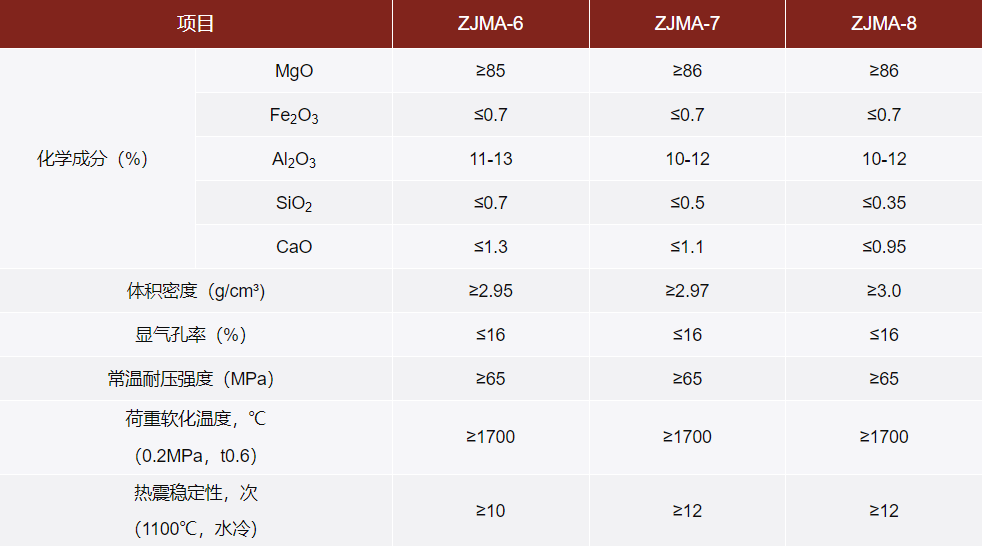

四、真金镁铝尖晶石砖的理化指标
上一篇
下一篇
